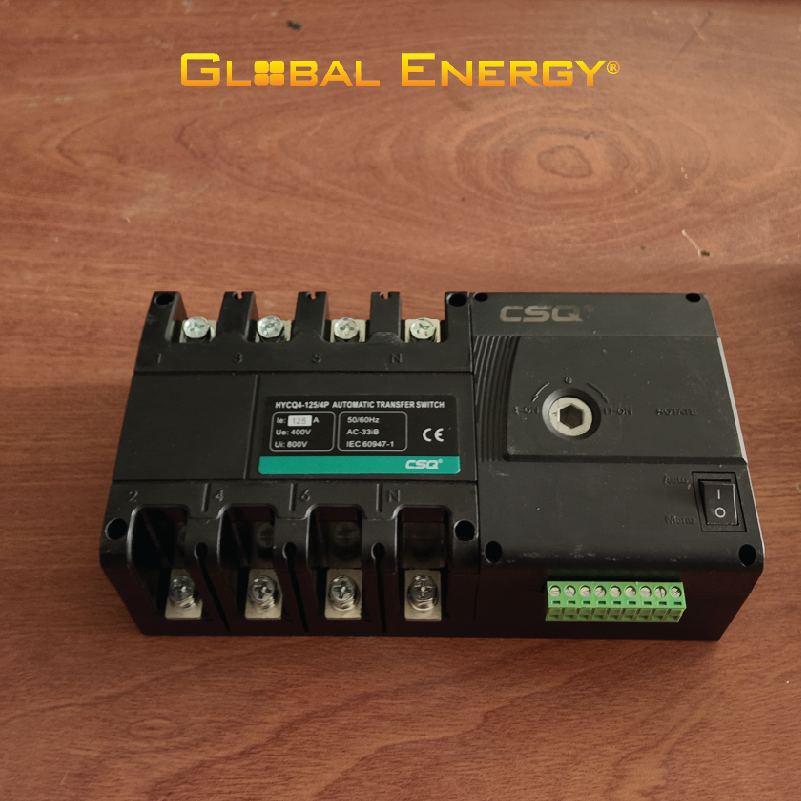

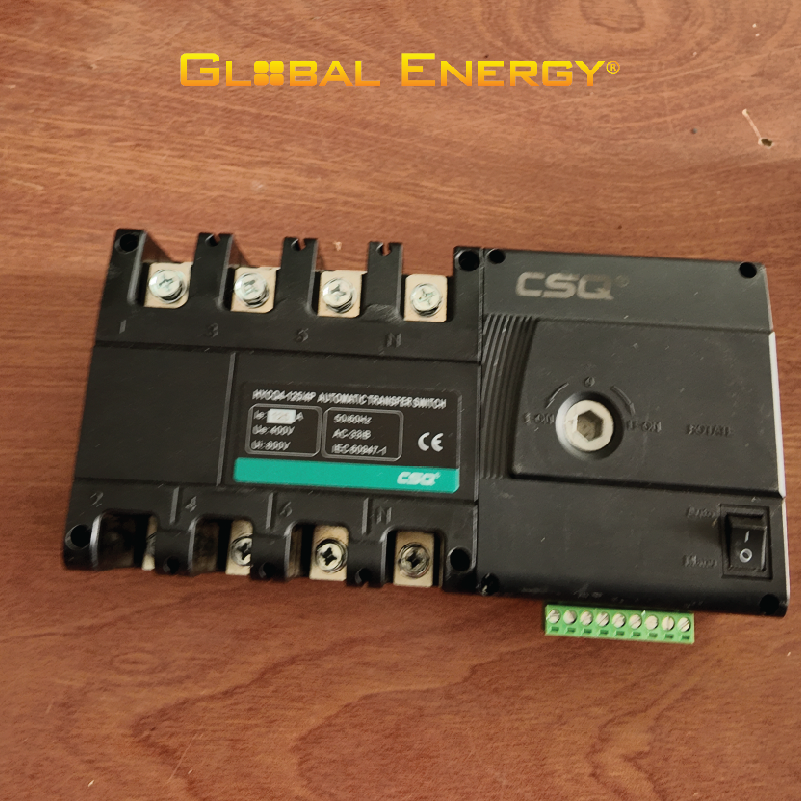

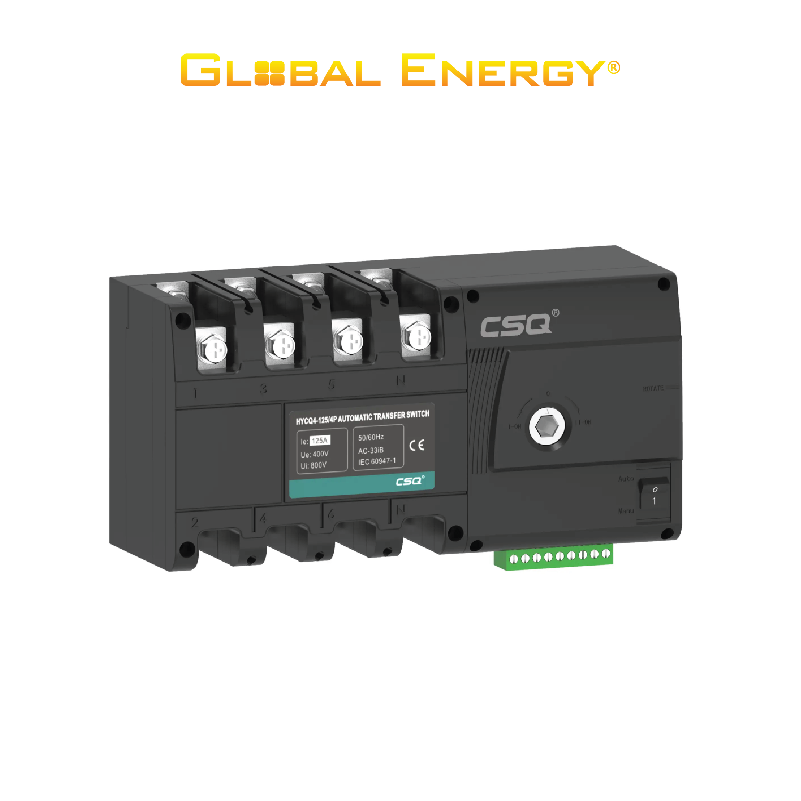

ATS CSQ HYCQ4-125A 3P là bộ chuyển nguồn tự động được thiết kế để chuyển đổi giữa nguồn điện chính và nguồn điện dự phòng khi xảy ra sự cố mất điện hoặc nguồn điện không ổn định. Với dòng điện định mức 125A, điện áp hoạt động AC 220/380V và hỗ trợ cấu hình 3P/4P, thiết bị phù hợp cho nhiều hệ thống điện dân dụng, thương mại và công nghiệp. Thiết bị ATS CSQ HYCQ4-125A có thể sử dụng kết hợp với điện lưới, máy phát điện hoặc các hệ thống điện mặt trời Hybrid, giúp nâng cao tính liên tục và ổn định của nguồn điện cho tải.
Global Energy hiện phân phối các dòng bộ chuyển nguồn tự động ATS CSQ, hỗ trợ tư vấn lựa chọn thiết bị phù hợp với nhu cầu sử dụng và thiết kế hệ thống điện.
ATS (Automatic Transfer Switch) là thiết bị chuyển nguồn tự động, có nhiệm vụ giám sát và chuyển đổi giữa hai nguồn điện khi nguồn chính gặp sự cố.
Trong một hệ thống thông thường, ATS có thể được sử dụng giữa: Điện lưới → Nguồn dự phòng
Khi nguồn điện chính hoạt động bình thường, tải được cấp điện từ nguồn chính. Khi nguồn chính bị mất hoặc gặp sự cố, bộ ATS sẽ thực hiện quá trình chuyển sang nguồn dự phòng theo cấu hình của hệ thống.
Khi nguồn điện chính được khôi phục, thiết bị có thể chuyển tải trở lại nguồn chính theo chế độ vận hành được cài đặt.
Nhờ đó, bộ chuyển nguồn tự động ATS giúp giảm thời gian gián đoạn nguồn điện và hạn chế việc phải chuyển đổi nguồn bằng thao tác thủ công.
| Thông số | Chi tiết |
|---|---|
| Model | HYCQ4-125A |
| Thương hiệu | CSQ |
| Loại thiết bị | Bộ chuyển nguồn tự động ATS |
| Dòng điện định mức | 125A |
| Điện áp hoạt động | AC 220V / 380V |
| Điện áp cách điện | AC 690V – 800V |
| Tần số | 50/60Hz |
| Số cực | 3P / 4P |
| Cấp điện | PC Class |
| Nhóm sử dụng | AC-33B / AC-33iB |
| Thời gian chuyển nguồn | <5 giây |
| Điện áp xung chịu đựng | 8kV |
| Dòng ngắn mạch | 10kA |
| Chế độ hoạt động | Tự động / Bằng tay |
| Tiêu chuẩn | IEC 60947-6-1 |
| Cấp bảo vệ | IP30 |
| Kích thước | 30 × 15,3 × 28,7 cm |
| Trọng lượng | Khoảng 5,8 kg |
| Ứng dụng | Điện lưới, máy phát điện, hệ thống điện mặt trời Hybrid |
Lưu ý: Thông số dòng điện định mức của model HYCQ4-125A là 125A. Khi đăng sản phẩm nên thống nhất thông tin này, tránh ghi 250A ở phần mô tả gây nhầm lẫn cho khách hàng.
Ưu điểm nổi bật của bộ chuyển đổi nguồn ATS CSQ HYCQ4-125A là khả năng hỗ trợ chuyển đổi nguồn tự động.
Thay vì phải theo dõi nguồn điện và thao tác đóng cắt thủ công khi mất điện, ATS có thể thực hiện quá trình chuyển đổi theo chế độ vận hành của hệ thống.
Điều này đặc biệt hữu ích đối với những công trình yêu cầu nguồn điện ổn định và hạn chế thời gian gián đoạn.
ATS CSQ HYCQ4-125A hỗ trợ cấu hình 3P/4P, đáp ứng nhiều phương án thiết kế hệ thống điện.
Việc lựa chọn số cực phù hợp cần căn cứ vào sơ đồ điện, loại tải và yêu cầu kỹ thuật của công trình.
Với dòng điện định mức 125A, thiết bị phù hợp cho nhiều hệ thống điện có nhu cầu chuyển đổi nguồn ở mức tải tương ứng.
Tuy nhiên, khi lựa chọn ATS, không nên chỉ dựa vào dòng điện định mức mà cần xem xét tổng công suất tải, đặc tính tải, dòng khởi động và phương án bảo vệ của toàn bộ hệ thống.
Thiết bị hỗ trợ hai phương thức vận hành:
Sự kết hợp giữa hai chế độ giúp thiết bị linh hoạt hơn trong quá trình sử dụng và bảo trì.
ATS CSQ HYCQ4-125A có thể được ứng dụng trong nhiều hệ thống cần nguồn điện dự phòng như nhà xưởng, văn phòng, tòa nhà, cơ sở kinh doanh và hệ thống điện mặt trời Hybrid.
Nguyên lý hoạt động của bộ chuyển nguồn tự động có thể hình dung qua các bước cơ bản:
Khi điện lưới ổn định, tải được cấp điện từ nguồn chính theo thiết kế của hệ thống.
Khi nguồn điện chính mất điện hoặc xảy ra tình trạng bất thường, hệ thống ATS sẽ phát hiện sự thay đổi của nguồn điện.
ATS thực hiện chuyển đổi tải sang nguồn dự phòng như máy phát điện hoặc nguồn điện Hybrid, tùy theo cấu hình hệ thống.
Khi nguồn điện chính trở lại trạng thái phù hợp, hệ thống có thể thực hiện chuyển đổi về nguồn chính theo chế độ vận hành được thiết lập.
Nhờ cơ chế này, ATS giúp giảm sự phụ thuộc vào thao tác chuyển nguồn thủ công.
Có thể sử dụng ATS CSQ HYCQ4-125A trong hệ thống điện mặt trời Hybrid, nhưng việc lựa chọn và đấu nối cần dựa trên thiết kế thực tế của hệ thống.
Một hệ thống Hybrid có thể bao gồm:
Điện lưới + Inverter Hybrid + Pin lưu trữ + Tải + Nguồn dự phòng
Trong một số thiết kế, ATS có thể đóng vai trò chuyển đổi giữa các nguồn điện để đảm bảo tải được cấp điện theo phương án đã thiết kế.
Tuy nhiên, cần kiểm tra kỹ:
Không nên tự ý đấu nối ATS vào hệ thống điện mặt trời nếu chưa có sơ đồ thiết kế và xác nhận tương thích từ đơn vị kỹ thuật.
Nhờ khả năng chuyển đổi giữa nguồn chính và nguồn dự phòng, bộ chuyển nguồn tự động ATS có thể được ứng dụng trong nhiều môi trường:
Hỗ trợ chuyển đổi nguồn cho các hệ thống tải cần duy trì nguồn điện ổn định.
Phù hợp cho hệ thống điện có nhu cầu sử dụng nguồn dự phòng khi điện lưới gặp sự cố.
Có thể tích hợp vào hệ thống điện dự phòng tùy theo thiết kế và yêu cầu vận hành của công trình.
ATS có thể được sử dụng trong phương án kết hợp điện lưới, inverter Hybrid, pin lưu trữ và nguồn điện dự phòng.
Đây là một trong những ứng dụng phổ biến của bộ chuyển nguồn tự động, giúp chuyển đổi giữa điện lưới và nguồn máy phát theo thiết kế hệ thống.
Với hệ thống chỉ sử dụng quy mô nhỏ và không yêu cầu cao về tính liên tục, chuyển nguồn bằng tay có thể đáp ứng nhu cầu.
Tuy nhiên, đối với những hệ thống cần hạn chế thời gian mất điện, ATS tự động mang lại nhiều lợi ích hơn.
ATS thực hiện quá trình chuyển đổi theo cơ chế tự động, giúp giảm thời gian gián đoạn nguồn điện.
Không cần nhân sự liên tục theo dõi nguồn điện để thực hiện thao tác chuyển nguồn.
Nguồn điện có thể được chuyển sang nguồn dự phòng theo phương án thiết kế khi nguồn chính gặp sự cố.
Chế độ tự động và bằng tay giúp thiết bị linh hoạt trong cả vận hành lẫn kiểm tra, bảo trì.
Không phải hệ thống nào cũng phù hợp với ATS 125A. Trước khi mua, cần xác định chính xác nhu cầu của công trình.
Tổng dòng điện của tải cần nằm trong phạm vi phù hợp với dòng định mức của thiết bị.
ATS CSQ HYCQ4-125A hỗ trợ điện áp AC 220/380V, vì vậy cần kiểm tra điện áp thực tế của hệ thống trước khi lắp đặt.
Thiết bị hỗ trợ 3P/4P, cần lựa chọn cấu hình phù hợp với sơ đồ điện.
Nguồn thứ hai có thể là máy phát điện, hệ thống Hybrid hoặc nguồn điện khác tùy theo thiết kế.
Đặc biệt với hệ thống điện mặt trời, cần kiểm tra khả năng tương thích giữa ATS, inverter và các thiết bị bảo vệ trước khi đưa vào vận hành.
Bộ chuyển đổi nguồn ATS CSQ HYCQ4-125A 3P là lựa chọn phù hợp cho những hệ thống cần chuyển đổi giữa nguồn điện chính và nguồn điện dự phòng.
Với khả năng hỗ trợ 3P/4P, dòng định mức 125A, điện áp AC 220/380V, chế độ tự động/bằng tay và tiêu chuẩn IEC 60947-6-1, thiết bị có thể đáp ứng nhiều phương án ứng dụng trong hệ thống điện dân dụng, thương mại, công nghiệp và điện mặt trời Hybrid.
Global Energy cung cấp các giải pháp thiết bị điện và năng lượng mặt trời, hỗ trợ khách hàng lựa chọn sản phẩm phù hợp với từng công trình.
Nếu bạn đang cần ATS CSQ HYCQ4-125A, hãy liên hệ Global Energy để được tư vấn thông số, phương án sử dụng và lựa chọn thiết bị phù hợp với hệ thống.
