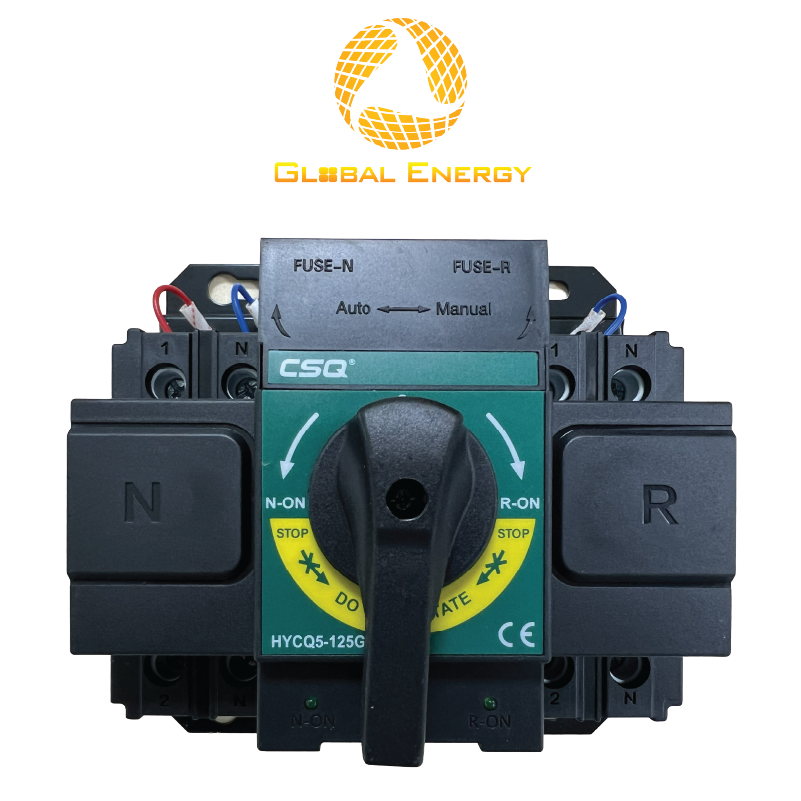

Bộ chuyển nguồn tự động ATS CSQ HYCQ5-125G 125A 1 pha là thiết bị được sử dụng để tự động chuyển đổi giữa nguồn điện lưới và nguồn điện dự phòng khi nguồn điện chính gặp sự cố.
Với dòng điện định mức 125A, điện áp AC 220V, hệ 1 pha và cấu hình 2P, ATS CSQ HYCQ5-125G phù hợp cho nhiều hệ thống điện dân dụng và thương mại như nhà phố, cửa hàng, văn phòng, máy phát điện dự phòng và hệ thống điện mặt trời Hybrid.
Thiết bị có thiết kế nhỏ gọn, hỗ trợ chế độ tự động và bằng tay, giúp quá trình vận hành và chuyển đổi nguồn điện thuận tiện hơn.
ATS (Automatic Transfer Switch) hay bộ chuyển nguồn tự động là thiết bị có chức năng giám sát nguồn điện và thực hiện chuyển đổi giữa hai nguồn khi cần thiết.
Với ATS CSQ HYCQ5-125G, hệ thống có thể được thiết kế theo mô hình:
Nguồn điện lưới → ATS → Tải
và kết hợp với nguồn dự phòng:
Nguồn điện lưới + Nguồn dự phòng → ATS → Tải
Nguồn dự phòng có thể là máy phát điện, hệ thống điện mặt trời Hybrid hoặc một nguồn điện khác tùy theo thiết kế.
Khi nguồn điện chính gặp sự cố, ATS sẽ thực hiện chuyển đổi theo chế độ hoạt động của thiết bị và hệ thống. Khi nguồn chính được khôi phục, hệ thống có thể chuyển tải trở lại theo phương án được thiết lập.
| Thông số | Chi tiết |
|---|---|
| Model | HYCQ5-125G |
| Thương hiệu | CSQ |
| Loại thiết bị | Bộ chuyển nguồn tự động ATS |
| Dòng điện định mức | 125A |
| Hệ điện | 1 pha |
| Điện áp hoạt động | AC 220V |
| Tần số | 50/60Hz |
| Số cực | 2P |
| Chế độ hoạt động | Tự động / Bằng tay |
| Chức năng | Chuyển đổi giữa điện lưới và nguồn dự phòng |
| Thời gian chuyển nguồn | Nhanh, tự động |
| Cấp bảo vệ | IP30 |
| Kiểu lắp đặt | Tủ điện ATS |
| Ứng dụng | Nhà phố, cửa hàng, văn phòng, máy phát điện, điện mặt trời Hybrid |
Lưu ý: Thời gian chuyển nguồn thực tế có thể phụ thuộc vào cấu hình hệ thống và nguồn điện dự phòng. Khi thiết kế, nên kiểm tra thông số kỹ thuật thực tế của thiết bị và yêu cầu của tải.
Đây là chức năng quan trọng nhất của bộ chuyển nguồn tự động ATS CSQ HYCQ5-125G.
Trong trường hợp điện lưới gặp sự cố, thiết bị có thể thực hiện chuyển đổi sang nguồn dự phòng theo điều kiện vận hành của hệ thống.
Điều này giúp hạn chế việc người dùng phải trực tiếp thao tác chuyển nguồn bằng tay.
ATS HYCQ5-125G được thiết kế cho hệ thống điện 1 pha, điện áp AC 220V và cấu hình 2P.
Đây là cấu hình phù hợp với nhiều hệ thống điện dân dụng và thương mại quy mô nhỏ, nơi các thiết bị sử dụng nguồn điện 1 pha.
Một số ứng dụng phổ biến gồm:
Với dòng điện định mức 125A, ATS CSQ HYCQ5-125G đáp ứng nhu cầu chuyển nguồn cho các hệ thống có dòng tải phù hợp.
Tuy nhiên, khi lựa chọn ATS, không nên chỉ nhìn vào dòng định mức. Cần tính toán tổng tải, loại tải, dòng khởi động của thiết bị và phương án bảo vệ để đảm bảo hệ thống hoạt động an toàn.
ATS HYCQ5-125G hỗ trợ:
Chế độ tự động: thiết bị thực hiện chuyển đổi nguồn theo điều kiện của hệ thống.
Chế độ bằng tay: người vận hành có thể chủ động chuyển đổi nguồn trong những trường hợp cần kiểm tra, bảo trì hoặc xử lý sự cố.
Hai chế độ giúp thiết bị linh hoạt hơn trong quá trình sử dụng.
ATS CSQ HYCQ5-125G có thiết kế hướng đến việc lắp đặt trong tủ điện ATS, phù hợp với các hệ thống cần bố trí thiết bị gọn gàng và thuận tiện cho việc vận hành.
Nguyên lý hoạt động của bộ chuyển nguồn tự động có thể được hiểu đơn giản qua các bước:
Khi nguồn điện chính ổn định, ATS duy trì cấp điện cho tải từ nguồn chính.
Khi điện lưới mất điện hoặc xảy ra tình trạng bất thường, ATS phát hiện sự thay đổi của nguồn điện.
Thiết bị thực hiện chuyển tải sang nguồn thứ hai theo cấu hình hệ thống.
Nguồn dự phòng có thể là:
Khi nguồn điện chính trở lại trạng thái phù hợp, hệ thống có thể chuyển tải về nguồn chính theo phương án vận hành được thiết lập.
Nhờ quá trình này, ATS 125A 1 pha giúp giảm sự phụ thuộc vào thao tác chuyển nguồn thủ công.
Có thể sử dụng ATS CSQ HYCQ5-125G trong hệ thống điện mặt trời Hybrid nếu thông số thiết bị phù hợp với thiết kế tổng thể.
Một hệ thống Hybrid có thể bao gồm: Tấm pin mặt trời → Inverter Hybrid → Pin lưu trữ → Tải
đồng thời kết hợp với: Điện lưới + Nguồn dự phòng
Trong một số phương án, ATS được sử dụng để quản lý việc chuyển đổi nguồn cấp cho tải khi nguồn chính gặp sự cố.
Tuy nhiên, cần đặc biệt lưu ý rằng ATS không thay thế inverter hoặc thiết bị quản lý năng lượng. Thiết bị chỉ thực hiện chức năng chuyển đổi nguồn theo thiết kế.
Trước khi lắp đặt, cần kiểm tra:
Đối với hệ thống điện mặt trời, việc đấu nối nên được thực hiện bởi kỹ thuật viên có chuyên môn, đảm bảo đúng sơ đồ và yêu cầu an toàn điện.
Trong những gia đình sử dụng các thiết bị điện quan trọng, ATS có thể được kết hợp với nguồn dự phòng để hạn chế gián đoạn điện khi mất điện lưới.
Nguồn điện ổn định giúp duy trì hoạt động của máy tính, thiết bị mạng, camera, hệ thống chiếu sáng và các thiết bị cần thiết khác.
ATS có thể được sử dụng trong hệ thống điện lưới – máy phát, giúp chuyển đổi nguồn theo phương án thiết kế.
Thiết bị có thể được tích hợp trong các hệ thống Hybrid 1 pha có sử dụng điện lưới và nguồn điện dự phòng.
Với hệ thống điện đơn giản, chuyển nguồn thủ công có thể đáp ứng nhu cầu. Tuy nhiên, khi công trình yêu cầu tính liên tục cao hơn, bộ chuyển nguồn tự động ATS mang lại nhiều lợi ích.
Giảm sự phụ thuộc vào người vận hành khi nguồn điện chính gặp sự cố.
Không cần liên tục kiểm tra nguồn điện để thực hiện thao tác chuyển nguồn.
ATS giúp kết nối và chuyển đổi giữa nguồn chính và nguồn dự phòng theo thiết kế.
Chế độ tự động và bằng tay giúp thuận tiện cho cả vận hành bình thường và quá trình bảo trì.
Trước khi mua ATS CSQ HYCQ5-125G 125A, nên kiểm tra các thông số của hệ thống.
Dòng điện thực tế của tải phải phù hợp với khả năng của ATS.
HYCQ5-125G sử dụng AC 220V, phù hợp với hệ thống điện 1 pha.
Model này sử dụng cấu hình 2P, cần đảm bảo phù hợp với sơ đồ điện của công trình.
Cần xác định ATS sẽ chuyển đổi giữa điện lưới với:
Không nên chọn ATS chỉ dựa vào một thiết bị tải. Cần tính toán tổng tải và đặc tính hoạt động của hệ thống để lựa chọn phù hợp.
Bộ chuyển nguồn tự động ATS CSQ HYCQ5-125G 125A 1 pha là giải pháp phù hợp cho các hệ thống điện 1 pha cần chuyển đổi giữa điện lưới và nguồn điện dự phòng. Với dòng định mức 125A, điện áp AC 220V, cấu hình 2P, chế độ tự động/bằng tay và cấp bảo vệ IP30, thiết bị có thể được ứng dụng cho nhà phố, cửa hàng, văn phòng, máy phát điện và hệ thống điện mặt trời Hybrid.
Global Energy cung cấp thiết bị và giải pháp cho hệ thống điện, năng lượng mặt trời và lưu trữ, hỗ trợ tư vấn lựa chọn sản phẩm theo nhu cầu thực tế của từng công trình. Nếu bạn đang tìm ATS CSQ HYCQ5-125G 125A 1 pha, hãy liên hệ Global Energy để được tư vấn thông số và phương án sử dụng phù hợp.
